標準鋼卷尺檢定規程的幾個重點問題說明 | |||
---|---|---|---|

一、規程修訂的背景
2013年依據國家質檢總局國質檢量函(2013)101號文件要求,由天津市計量監督檢測科學研究院負責對JJG4-1999《鋼卷尺檢定規程》(以下簡稱“舊規程”)進行了修訂。2015年8月JJG4-2015《鋼卷尺檢定規程》(以下簡稱“新規程”)經國家質檢總局批準,自2016年2月24日起實施。
由于舊規程使用已經14年,期間計量器具的生產技術、執行標準和使用要求都有了較大改變,尤其是新標準QB/T2443-2011《鋼卷尺》、GB/T13236-2011《石油和液體石油產品儲罐液位手工測量設備》及OIML R35-1:2007(E)《常用的長度測量工具》國際建議頒布施行后,新標準與舊規程在對計量性能、計量器具控制、檢定方法和測量不確定度評定等方面的要求有很大的變化。基于這種情況,規程修訂本著計量特性要求與標準接近或一致的原則,對舊規程各項計量性能、計量器具控制、檢定方法和測量不確定度評定進行了必要的修改、增加和刪除,以滿足實際工作要求。
二、修訂原則
1.依據OIML R 35-1:2007(E)、QB/T2443-2011及GB/T13236-2011有關標準的規定。刪除、調整了舊規程中有關的計量性能、計量器具控制、檢定方法的內容和要求。
2.按照J(rèn)JF1002-2010《國家計量檢定規程編寫規則》,對舊規程的格式進行了重新編寫,部分內容進行修改、增加和刪除。
3.依據JJF1059.1-2012《測量不確定度評定與表示》,對鋼卷尺示值誤差測量結果的不確定度進行評定,以保證檢定方法的統一和量值的準確可靠。
4.修訂原則:力爭檢定項目合理,檢定方法可行,量值準確可靠。
三、主要修訂內容
基于以上要求,規程修訂小組在鋼卷尺的生產和使用兩方面進行了充分的調研和信息查詢。新規程與舊規程相比,除編輯性修改外,主要技術變化如下:
——刪除了鋼圍尺有關的內容;
——增加了數顯鋼卷尺、架式鋼卷尺的外形圖及有關的計量性能要求;
——增加了弧形尺帶的鋼卷尺在檢定時的張緊力不作規定的要求;
——增加了示值誤差檢定時,根據檢定臺的長度施加不同張緊力的要求;
——增加了鋼卷尺后續檢定示值誤差要求;調整了鋼卷尺厘米分度示值最大允許誤差要求;
——修改了測深鋼卷尺示值誤差、張緊力誤差的計量性能要求,取消了測深鋼卷尺Ⅰ級和Ⅱ級的計量性能要求;
——增加了示值誤差數據處理公式;
——增加了對鋼卷尺檢定臺長度的要求;
——增加了測深鋼卷尺零值誤差檢定器的計量性能要求;
——刪除了檢定合格印記的規定。
四、規程修訂的幾個重點問題說明
1.張緊力
鋼卷尺示值誤差檢定是在對尺帶施加了一定張緊力將尺帶拉直狀態下進行的,因此張緊力的大小、尺帶受力的長短即檢定臺長度與示值誤差有直接的關系。舊規程中規定張緊力為一定值N,沒有限定檢定臺的長短,本次規程修訂根據JJG741-2005《標準鋼卷尺檢定規程》檢定時對尺帶張緊力的規定,增加了該項計量性能的要求,并且通過實驗驗證了可行性。
2.測深鋼卷尺檢定溫度偏差、張緊力偏差
GB/T13236-2011中規定測深鋼卷尺檢定溫度為20℃、張緊力為10N、15N,都是定值,沒有誤差的范圍,但實際工作中是不可能做到的。規程修訂參考舊規程的規定及測量不確定度的分析,修改、增加了此項要求,并且通過實驗驗證可行性。
3.刪除了鋼圍尺的相關內容
GB/T13236-2011于2011年依據ISO4512:2000的要求重新修訂,新修訂的標準刪除了石油用鋼圍尺的技術內容,僅規定了液位手工測量設備的技術內容;JJF1423-2013《π尺校準規范》已經頒布實施,因此本次鋼卷尺規程修訂刪除了鋼圍尺的有關內容。
4.分段法測量
鋼卷尺是用來測量物體長度用的量具。其主要特點就是測量范圍大。在實際測量中,受檢定地點和檢定臺長度的限制,不能1次完整測量,不得不采用分段法測量,因此會產生分段誤差,分段法通常使用標準尺的同一個尺寸點,而對于標準尺這同一個尺寸點而言示值誤差是定值,因此應該是強正相關。為了避免強正相關和分段數過多帶來的檢定結果不確定度變大,從而造成檢定方法不能滿足檢定要求,新修訂的檢定規程增加了“檢定臺的長度應不小于5m”的要求。
5.示值誤差
舊規程是1999年修訂的,2007年OIML組織修訂了OIML R 35-1:2007(E);2011年國家標準化委員會修訂了QB/T2443-2011以及GB/T13236-2011。新修訂的標準內容及技術要求都有很大的變化,尤其是在示值誤差的要求上有很大的差異,甚至存在有的標準之間互相沖突等問題。
(1)OIML R 35-1:2007(E)國際建議規定:“量油卷尺”或“測深卷尺”準確度等級為Ⅰ級或Ⅱ級(±(a+bl)mm,Ⅰ級:a=0.1;b=0.1;Ⅱ級:a=0.3;b=0.2)。
“在用量具的最大允許誤差為4.2節所述首次檢定時的最大允許示值誤差的兩倍。”
(2)QB/T2443-2011對示值誤差的要求與OIML R35-1:2007(E)國際建議的要求完全一致。
(3)GB/T13236-2011中規定:
量油尺(測深鋼卷尺)最大允許示值誤差:“從測深尺砣零點基準直到30m刻度標記,尺帶任一長度的最大允許誤差不應超過±1.5mm。使用中的尺帶和測深尺砣的組合體在30m內的最大允許誤差不應超過±2.0mm。如果尺帶和測深尺砣組合體的標稱長度超過30m,則每增加30m長度,最大允許誤差允許增加首段30m最大允許誤差的50%”。新標準取消了量油尺Ⅰ級和Ⅱ級的準確度分級,改用30m長度內的最大允許刻度誤差代替。
GB/T13236-2011對示值誤差的要求與國際建議OIML R 35-1:2007(E)以及GB/T13236-2011的要求有很大的沖突。
(4)GB/T13236-2011規定:測深鋼卷尺(量油尺)0~30m內任意點的最大允許誤差均為±1.5mm,沒有米分度、厘米分度及毫米分度的誤差要求,誤差分布不是隨長度的變化呈線性增減值而是一定值,當測量范圍小時準確度低于普通鋼卷尺;當測量范圍大時準確度高于普通鋼卷尺。這與現行企業標準QB/T2443-2011及舊規程示值誤差的要求有沖突之處。具體數據分析比較如表1所示。
![]()

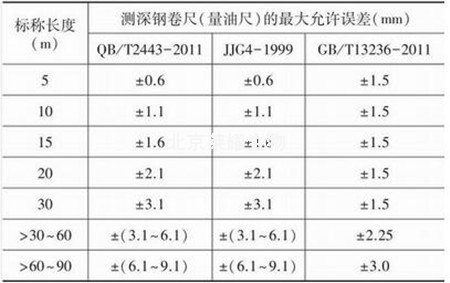

表1 三者數據比較分析一覽表
通過表1數據分析:量油尺(測深鋼卷尺)按照GB/T13236-2011規定,表面上看準確度提高,但實際上,30m大規格的尺帶準確度提高1倍,而5m小規格的尺帶準確度放寬了近3倍。經廣泛了解生產廠及使用部門,5m~20m規格的卷尺使用量是最大的。
根據上述分析,本次規程修訂:
方案1:保留測深鋼卷尺的有關內容,單項列出各項技術指標。限定以標準鋼卷尺的修正值逐點修正來保證量傳系統。這樣便于今后測深鋼卷尺在檢定和使用中有法可依、有章可查。
方案2:刪除測深鋼卷尺的有關規定,日后另起草“測深鋼卷尺檢定規程或校準規范”具體地對測深鋼卷尺的計量性能要求再作具體規定。但這樣做在新的法規出版以前,測深鋼卷尺的檢定將面臨無規程可依的局面,會給計量工作帶來一定的困難。而且,據調研情況可知,鋼卷尺是列入國家強制檢定目錄的工作計量器具,部分屬于強制檢定。尤其是測深鋼卷尺主要使用在油罐的測量中,直接用于貿易結算。按照國家有關規定,強制檢定的計量器具是不宜起草校準規范的。另?yè)?jù)分析,測深鋼卷尺這類大尺寸低準確度計量器具量傳標準尤為標準鋼卷尺最合適,選擇其他的測量標準并不一定適用,普及會有一定的困難,另起草規程或規范意義值得商榷。
以上兩種修訂方案廣泛征求專家、使用單位及生產單位及規程審定會的意見后,最終規程采用方案1,保留測深鋼卷尺的有關內容。
規程修訂本著計量特性要求與標準接近或一致的原則,新規程增加了“后續檢定的普通鋼卷尺尺帶標稱長度和任意兩個非連續刻度之間示值最大允許誤差,可以是上述首次檢定示值最大允許誤差值的兩倍”的要求。
6.示值誤差公式
舊規程3.4條被檢鋼卷尺的示值誤差,“應是受檢點的讀數值與標準鋼卷尺的修正值的代數和”的定義有誤。規程修訂推出示值誤差計算公式:
ΔL=L-(Ls20+δL)
式中:ΔL——被檢尺受檢點的示值誤差,mm;L——被檢尺受檢點的標稱長度,mm;Ls20——標準尺20℃時的實際長度,mm;δL——標準尺上讀得的被檢尺受檢點的偏差值,mm。
五、檢定時所涉及的計量標準器情況
鋼卷尺檢定的主標準器為:標準鋼卷尺,標準鋼卷尺是最常用的線紋類計量標準器,無需重新確立。鋼卷尺檢定規程自1958年就已制定,國內一般計量技術機構都能很容易地實現測量。具有普遍性、可靠性和易操作性,本次規程修訂不涉及計量標準的重新建立。
在量值傳遞方面,根據JJF1094-2002《測量?jī)x器特性評定》,U要≤1/3MPEV。使用標準鋼卷尺的標稱值不符合測深鋼卷尺以及Ⅰ級鋼卷尺量值傳遞的要求,規程修訂明確規定測深鋼卷尺以及Ⅰ級鋼卷尺示值誤差的檢定應使用標準鋼卷尺的修正值對示值誤差進行修正。Ⅱ級鋼卷尺后續檢定及使用中檢驗的鋼卷尺示值誤差的檢定可使用標準鋼卷尺標稱值直接測量。
|
